| 基礎材料: | FR-4 | 銅の厚さ: | 1/2OZ 1OZ 2OZ 3OZ |
|---|---|---|---|
| 板の厚さ: | 2mm | 穴の大きさ: | 0.1mm |
| 線幅の最小限: | 0.065mm | 線間隔を最小限にする: | 0.065mm |
| 表面仕上げ: | HASL | 製品名: | 電池の管理システム |
| 適用する: | 電池のパック | 使用: | リチウム電池のパック |
| 層の数: | 3 層 | コミュニケーション: | はい |
| サイズ: | 135MM*58MM*18MM | 体重: | 0.185kg |
| 機能: | バランス機能 | 色: | シルバー |
| 素材: | Alumimum | 販売ユニット: | 単一の項目 |
| 単一パッケージサイズ: | 13X8X9 cm | 単体総重量: | 0.300 kg |
| パッケージの種類: | プラスチック包装およびカートン | ||
| ハイライト: | 3S蟻スマートなBMS,HASLの蟻スマートなBMS,3S電池BMS板 |
||

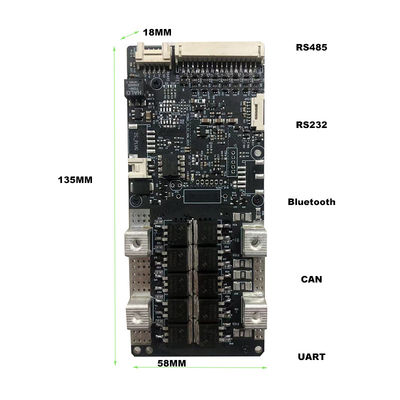

バッテリーBMSボード 3S-20SバッテリーパックBMS RS485 RS232 72V 20S BMS 200A
適切なBMSボードの選び方
1. バッテリーの種類（三元系/NCM、リン酸鉄/LFP、チタン酸リチウム/LTO）を決定し、
バッテリーパックの直列数と並列数を決定します。直列数に応じて選択してください。
2. バッテリーパックが同じポートで充電と放電を行うか、異なるポートで行うかを決定します。同じポートでの充電と放電は同じラインですが、独立したポートは独立した充電と放電ラインです。
3. 保護ボードに必要な電流値を決定します：I=P/U。つまり、電流=電力/電圧です。これはあくまで理論値であることに注意してください。実際には、この理論値を参考にします。負荷、上り坂、始動時の環境などを考慮して、一般的に二輪電動車は理論値の2倍以上を選択します。三輪電動車は理論値の3倍以上を選択します。四輪低速車は一般的に約3.5倍です。インバーターやエネルギー貯蔵製品の場合は、1.2倍で十分です。または、電気自動車コントローラーの電流制限を参照してください。確実にしてください。保護プレートの電流値は、制御電流制限値より大きくなければなりません。
スマートBMSバッテリーパラメータ:
|
|
内容
|
仕様
|
単位
|
備考
|
|
放電
|
連続放電電流
|
80
|
A
|
|
|
プラス放電電流
|
240±20
|
A
|
|
|
|
充電
|
充電カットオフ電圧 |
54.6
|
V
|
|
|
最大充電電流
|
30(MAX)
|
A
|
|
|
|
過充電保護
|
過充電検出電圧
|
4.25±0.05
|
V
|
|
|
過充電検出遅延時間
|
600±300
|
MS
|
|
|
|
過充電解除電圧
|
4.15±0.05
|
V
|
|
|
|
バランス保護
|
バランス検出電圧
|
4.18
|
V
|
|
|
バランス解除検出電圧
|
4.18
|
V
|
|
|
|
バランス電流
|
35±5
|
mA
|
|
|
|
過放電保護
|
過放電検出電圧
|
2.7±0.05
|
V
|
|
|
過放電検出遅延時間
|
600±300
|
MS
|
|
|
|
過放電解除電圧
|
3.0±0.05
|
V
|
|
|
|
過電流保護
|
過電流検出電圧
|
100
|
mV
|
|
|
過電流保護電流
|
135±20
|
A
|
|
|
|
過電流検出遅延時間
|
600±300
|
MS
|
ご要望に応じて設定可能
|
|
|
解除条件
|
負荷短絡
|
|
|
|
|
短絡保護
|
検出条件
|
負荷短絡サイクル
|
|
|
|
検出遅延時間
|
300±100
|
uS
|
|
|
|
解除条件
|
負荷カット
|
|
|
|
|
温度保護
|
過充電保護温度
|
-20~50
|
℃
|
ご要望に応じて設定可能
|
|
過放電保護温度
|
-20~70
|
|
|
|
|
内部抵抗
|
メインループ通電抵抗
|
≤10
|
mΩ
|
|
|
消費電流
|
通常動作時の消費電流
|
≤100
|
uA
|
|
|
|
スリープ電流（過放電時）
|
≤20
|
uA
|
|
|
動作温度
|
温度範囲
|
-20/80
|
℃
|
|
