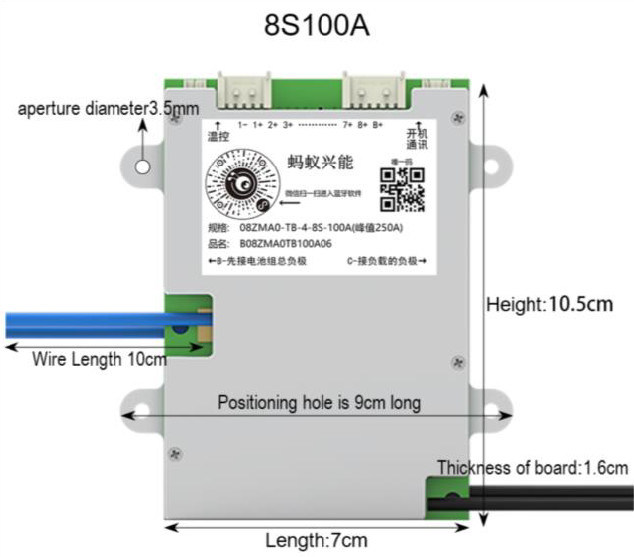

電気自動車のためのPCBの保護蟻スマートなBms Lifepo4 8s 100a

8S 50A、100AリチウムイオンスマートBMSボードバッテリー保護
ANT-8S-50A、100AはオールインワンBMSで、主な機能には、ユニット電圧検出、

温度検出、高電圧検出、バッテリーバランス、485/TTL通信、Bluetooth

(モバイルAPP)、スリープとウェイクアップ、停電遅延、残量評価、MOS制御などがあります。

スマートBMSバッテリーの説明:
BMSバッテリー管理システムユニットには、BMSバッテリー管理システム、制御

モジュール、表示モジュール、無線通信モジュール、電気機器、電気機器に電力を供給するためのバッテリーパック、およびバッテリー情報を収集するための収集モジュールが含まれます。バッテリー。

BMSバッテリー管理システムは、通信インターフェースを介してそれぞれ無線通信モジュールと

表示モジュールに接続され、収集モジュールの出力端は

BMSバッテリー管理システムに接続され、BMSの出力端は

管理システムバッテリーは制御モジュールの入力端に接続され、制御モジュールは

それぞれバッテリーパックと電気機器に接続され、BMSバッテリー管理

システムは無線通信モジュールを介してサーバーに接続されます。

基本機能


1. Bluetooth機能
さまざまなセルタイプ、バッテリー直列接続数、バッテリー容量などのパラメータを確認し、
アプリケーションを介して保護情報とエラー記録を表示します。

2. ユニット電圧取得 最大16個のバッテリー直列接続でリアルタイム電圧サンプリングが可能です。
総電圧は18V以上です（三元系リチウム7〜16シリーズ、リン酸鉄リチウム7〜16シリーズ、チタン酸リチウム10〜16シリーズをサポート）

3. 温度取得 セルの表面温度、周囲温度、MOS管

温度と均等化回路温度をサンプリングします。
4. SOC計算 バッテリーの残容量を計算し、バッテリーの動作状態を

より直感的に確認できます。
5. MOS作動 MOS管を介して作動させ、電源回路をオン/オフします。

6. 総電圧検出 プリチャージが完了しているかどうかを確認し、総バッテリー電圧を検出できます。
7. 電流検出 リアルタイム電流検出、短絡保護、スリープウェイクアップなどの機能。
8. バッテリーバランス パッシブ抵抗器による効果的なバッテリーメンテナンスにより、バランスエネルギーを消費します
一貫性を向上 パラメータを設定して、条件を満たした後にアクティブな平衡を実現できます。
均等化電流は最大100mAに設定できます。

技術的パラメータ
